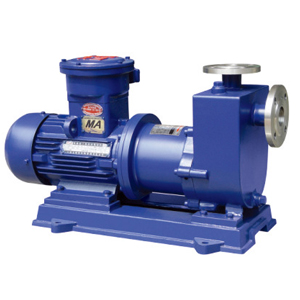

一、ZCQ型自吸磁力泵產品概述：
ZCQ型自吸磁力傳動離心泵（簡稱自吸磁力泵）是將永磁聯軸器的工作原理應用于離心泵的產品，設計合理，具有全密封，無泄漏，耐腐蝕的特點。磁力泵結構緊湊、外形美觀、體積小、噪音低、運行可靠、使用維修方便?？蓮V泛應用于化工、制藥、石油、電鍍、食品，電影照相洗印、科研機構、國防工業等單位抽送酸，堿液，油類，稀有貴重液，鍍液，揮發性液體，以及循環水設備配套．特別是易燃，易爆，揮發性液體的抽送。
二、ZCQ型自吸磁力泵工作原理：
ZCQ自吸磁力泵采用外混式軸向水泵結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部件組成。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸作用。
三、ZCQ型自吸磁力泵的主要參數：
流量：3-50m3/h
揚程：12-50m
電機功率：0.37-15kW
使用溫度：≤80℃(根據用戶需求可定制達到≤200℃)
材質:1Cr18Ni9Ti (可定制304.316.316L材質)
四、ZCQ型自吸磁力泵型號意義：
例如：ZCQG50-40-160
Z-自吸式
CQ-磁力驅動離心泵
G-高溫磁力泵
50-吸口直徑
40-出口直徑
160-葉輪直徑
ZCQ型自吸磁力泵性能參數表 | 型 號 | 口徑 | 流量 (m3/h) | 揚程 | 電機功率 (kw) | 電 壓 | 材 質 | | 進口 | 出口 | | ZCQ20-15-100 | 20 | 15 | 3 | 12 | 0.37 | 220/380 | 不 銹 鋼 | | ZCQ25-20-115 | 25 | 20 | 6.6 | 15 | 1.1 | 380 | | ZCQ32-25-115 | 32 | 25 | 6.6 | 15 | 1.1 | 380 | | ZCQ32-25-145 | 32 | 25 | 6.6 | 25 | 1.1 | 380 | | ZCQ40-32-132 | 40 | 32 | 10.8 | 20 | 2.2 | 380 | | ZCQ40-32-160 | 40 | 32 | 12 | 32 | 4 | 380 | | ZCQ50-40-145 | 50 | 40 | 14.4 | 25 | 4 | 380 | | ZCQ50-40-160 | 50 | 40 | 13.2 | 32 | 4 | 380 | | ZCQ65-50-145 | 65 | 50 | 16.8 | 25 | 5.5 | 380 | | ZCQ65-50-160 | 65 | 50 | 27 | 32 | 7.5 | 380 | | ZCQ80-65-125 | 80 | 65 | 51 | 20 | 7.5 | 380 | | ZCQ80-65-160 | 80 | 65 | 51 | 32 | 15 | 380 | | ZCQ80-50-200 | 80 | 65 | 51 | 50 | 22 | 380 | | ZCQ80-50-250 | 80 | 50 | 51 | 80 | 37 | 380 | | ZCQ100-80-160 | 100 | 80 | 100 | 32 | 22 | 380 | | ZCQ100-65-200 | 100 | 65 | 100 | 50 | 37 | 380 | | ZCQ100-65-250 | 100 | 65 | 100 | 80 | 55 | 380 | 注:每個型號都可配防爆電機 |
|
